汞触媒

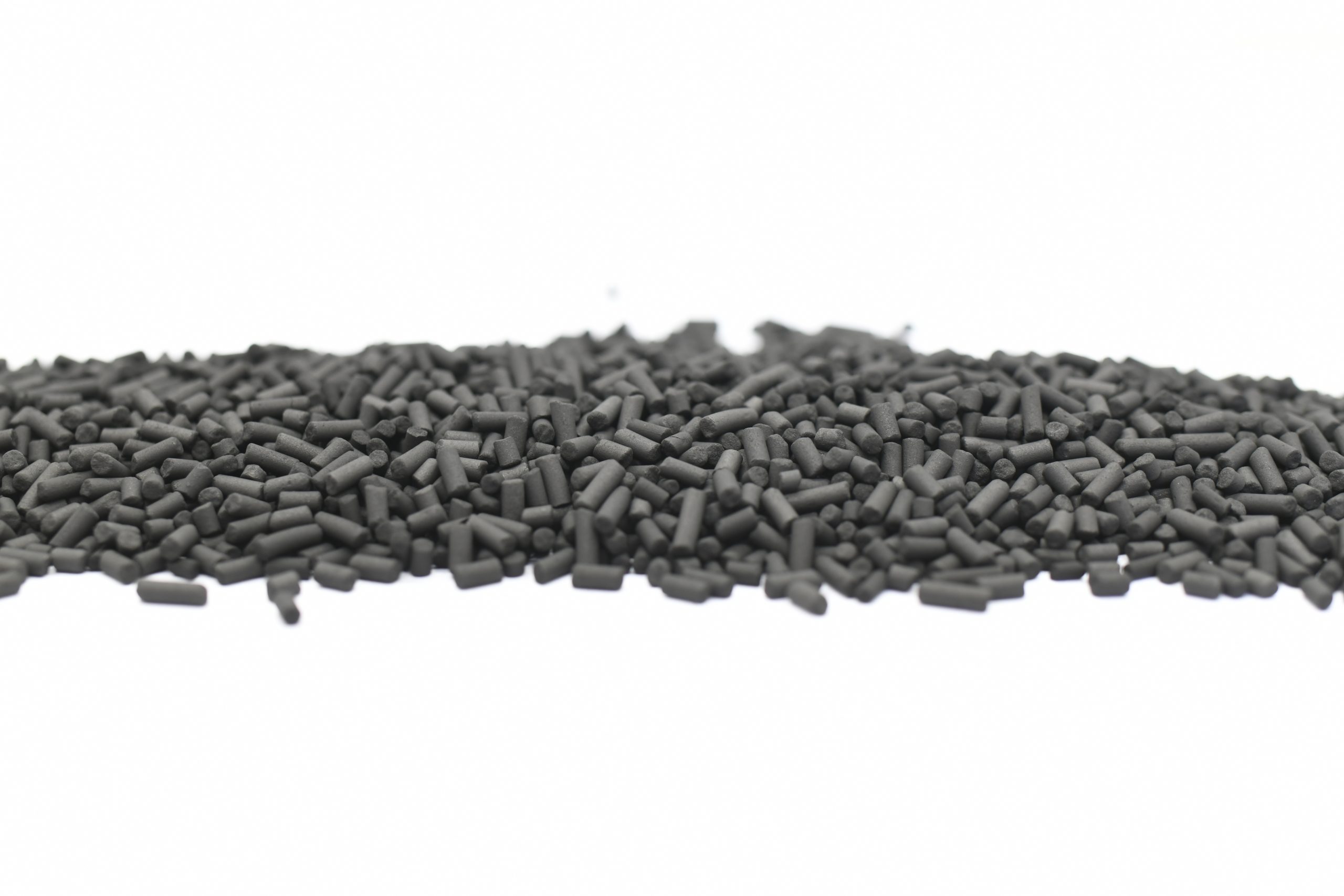

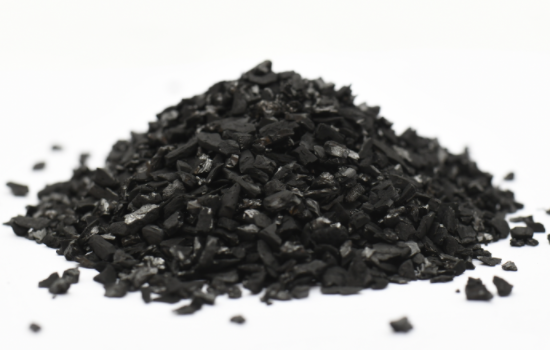

汞触媒活性炭以柱状活性炭或者椰壳活性炭为载体，以氯化汞为主要活性组份，加入抗毒、固汞助剂，采用液膜法浸渍√低温低湿干燥工艺生产而成。其性能与老法汞触媒相比，有较大提高。

氯化高汞触媒载体用活性炭采用物理活化法精致而成，为黑色颗粒状，无毒无味，孔隙发达，三类孔分布合理，广泛适用在合成工业中触媒载体，光气合成，氯化高汞触媒载体，稀有金属提纯用含氯触媒，合成醋酸乙烯以及其他聚合、氧化、卤化反应触媒载体等。

用途:该产品用于乙炔法生产聚氯乙稀合成工序的催化剂,其使用方法一般;合成反应温度控制在100-180℃,流量控制在50-100M³/h,乙炔与氯化氢分子比控制在1:1.05-1.10;乙炔纯度≥98.5%;氯化氢纯度≥93%。此外,也可由用户按自身工艺规则程序而定。

使用条件及装填方法：
1.下雨天不能填装触媒，避免吸潮。
2.新触媒通混合气体，量不易过大。一般阀门1/10-1/5圈（150阀门），观察反应温度控制在130-160度之间，含乙炔为0。
3.新触媒在第二段转换器内使用时间，一般正常情况下为5000小时左右（结合含乙炔情况而定，一般0.5％-1％之间），可翻至第一段使用。一般也为5000小时左右。中途可安排翻1-2次，当含乙炔达到30%左右，可做报废处理。
4．大修结束后因转化器阀门开启发生变化在通混合气时要注意以下几点：
       （1）转化器的压差对照停车前的压差是否发生转大变化，合理调节混合气通量控制压差。
       （2）转化器反应温度：对照停车前反应温度，根据触媒使用时间合理调节混合气通量，控制反应温度。
       （3）转化器的转化率，对照停车前的转化率量是否发生较大变化，合理调节混合气通量控制含乙炔的含量。
