铁触媒 合成氨催化剂

铁触媒催化剂主要作用是降低反应的活化能，使N2和H2更容易反应生成NH3，加快反应速度。 铁触媒催化剂吸附铁表面的N2和H2。在铁的表面，两个气体分子之间的共价键被削弱，几乎以原子的形式存在。然后，在铁的表面，氮原子和氢原子结合形成NH3。

铁触媒在合成氨工业中的主要催化剂,在500℃时活性最大.目前,合成氨工业中普遍使用的主要是以铁为主体的多成分催化剂,又称铁触媒.铁触媒在500 ℃左右时的活性最大,这也是合成氨反应一般选择在500 ℃左右进行的重要原因。

一、技术指标：

1、氨合成铁触媒催化剂总铁含量：68~72%；铁比：0.55-0.65。

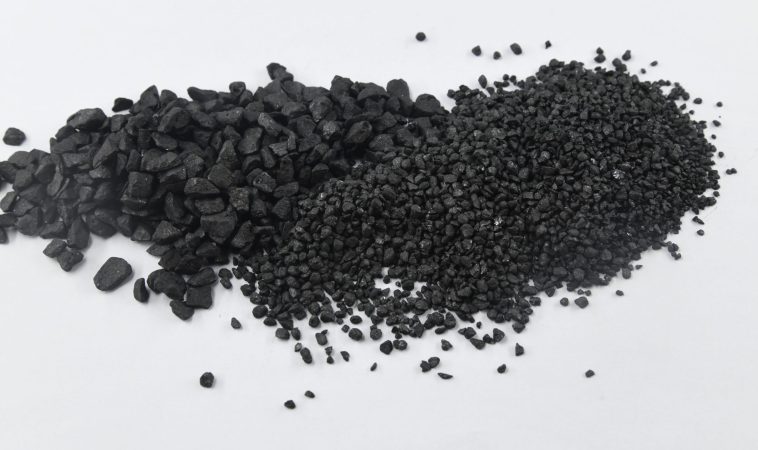

2、催化剂的粒度系列为：1.5~2.2mm；2.2~3.3mm；3.3~4.7mm；4.7~6.7mm；6.7~9.4mm；9.4~13.0mm。若用户需要特殊粒度，本厂也可按要求加工。

二、物化性能：

1、氨合成铁触媒催化剂的主要成分为四氧化三铁，该催化剂的具有为耐热温度高，抗毒性能强等特点。

2、催化剂暴露在空气中时，易受潮而引起催化剂中可溶性钾盐析出，造成活性下降，尤其是低温活性下降。

3、该催化剂需经纯净的氢氮气还原后才具有活性，还原后的催化剂暴露在空气中会自燃，从而完全失去活性。

4、 催化剂正常操作温区（用于合成氨）470~550，初期热点温度470~500℃，用于分解氨高操作温度可达650℃以上

三、正常操作

1.氨合成催化剂初期热点温度可控制在470~500℃，随着时间的延长，热点温度适当提高，末期操作温度可达550℃。用于分解氨初期温度可控制在550~600℃，末期可提温到650℃以上

2.A106型催化剂氢氮比适用范围2.0~3.0，推荐入塔气氢氮比在2.2~2.6。
